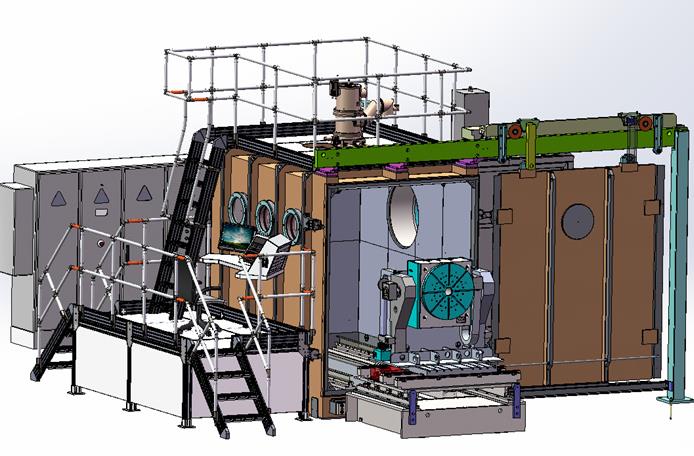

真空电子束焊机模具如何设计
为了将被焊接的工件置于焊机之中，工装模具（夹具）直接影响焊接的实施效果，从一定意义上讲，模具的正确设计是焊接工作成功的一半。

（1）夹持作用。夹具的正确运用关系到焊接的精度，一个合理的夹具既要保证工件的正确装配，又要考虑到电子束的可达性。对于易变形的工件，在夹持（或顶紧）时，压力要适中，可以用合适的弹簧起缓冲作用。

（2）散热作用。对于易破碎或热敏的工件，夹具的散热作用不可忽视，如图1是一种光电器件，其中玻璃管壳与金属管壳、纤维屏玻璃与窗架盘均已经完成封接或粘接，最后一道封口用电子束焊接。前二道焊缝均受不得热冲击，所以在电子束焊接时要有一个合适的夹具，以帮助散热。在设计和选材时要注意：夹具与工件的配合要好，接触面要大；材料用热传导较好的材料，如纯铜。

（3）合拢作用。有的工件属于空腔型，如空心球体，只有通过焊接手段才能够制成。电子束的焊接精度高，配以适当的合拢模具，将两个半球在焊接室内合扰后施焊，可以获得满意的结果，如用图2所示的专用模具即可。这种焊接过程，既能够获得内腔呈真空状态的目的；而且又可以保证焊接时不会发生焊缝溅射问题（如果事先在焊接室外合扰，内腔空气不易抽出，焊接时熔池会发生溅射现象）。 形成涂膜，能够有效减轻环境的腐蚀。
