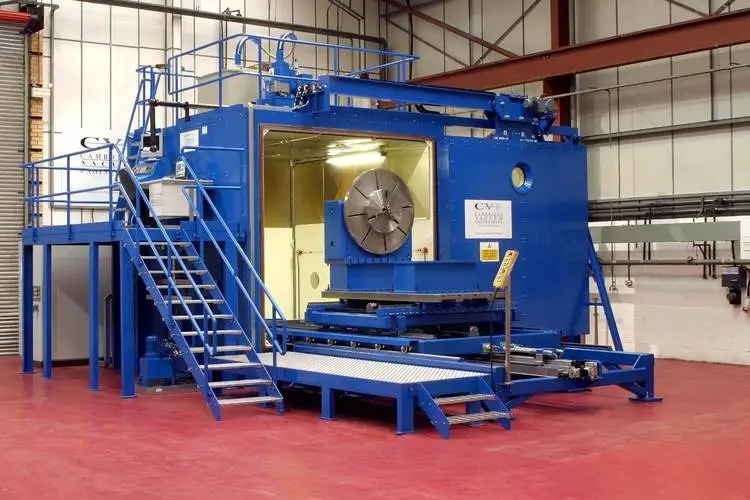

高压电子束焊机电源的研讨
高压电子束焊机直流电源体系是电子束焊接设备的重要组成部分,首要是用于加快阴极灯丝逸出的电子,其高压直流电源电压的调整率,纹波巨细以及束流的安稳度直接决定着电子束焊接的质量.现有的高压电源体系,作业频率偏低,所用的高压油箱体积偏大,作业效率较低,输出的直流高压的电压纹波以及电压安稳度等性能指标,难以满足日益苛刻的现代制造业的实际使用需要.
本文归纳分析了部分国内外高压电子束焊机在高压直流电源体系使用方面的操控战略的研讨,并结合了现代电力电子软开关技能,模仿电子技能,数字操控技能以及高压电子束焊机电源的特色,研制了一台-60kV/6kW根据全桥LLC串联谐振及桥式对称型倍压串联整流技能的电子束焊机用高频高压直流开关电源样机. 电源样机首要包括高压直流电源与阴极灯丝加热电源.其间阴极灯丝加热电源采用的是全桥LC串联谐振变换器,经高频变压器阻隔,再整流滤波,从而实现了对阴极灯丝加热电源输出电流的调理和安稳操控;高压直流电源前级采用的是全桥LLC串联谐振变换器高频逆变,后经高频高压变压器升压,再通过单相桥式对称型倍压串联整流电路整流滤波,最后得到安稳的可调理的精确高压直流. 整个体系由DSP,CPLD,IPM等组成,以DSP28335为算法处理和通讯联接的核心,CPLD作信号归纳和保护信号的快速处理,采用脉宽调制(PWM),脉冲频率调制(PFM)混合调制的方法,最后各样机试验表明研制的阴极灯丝加热电源与高压直流电源都分别很好地实现了开关管的零电流敞开和准零电流/零电压关断,各电源样机都很好地实现了高压电子束焊机电源体系的指标.
